Двутавровая балка: виды, характеристики, применение
Двутавровая балка востребована в каркасах зданий, перекрытиях, колоннах, мостах, а также в других конструкциях с большими пролетами и значительными нагрузками. Разберем, какие есть виды двутавров, в чем состоят их особенности, как выбрать профиль под конкретную задачу.
Что такое двутавровая балка

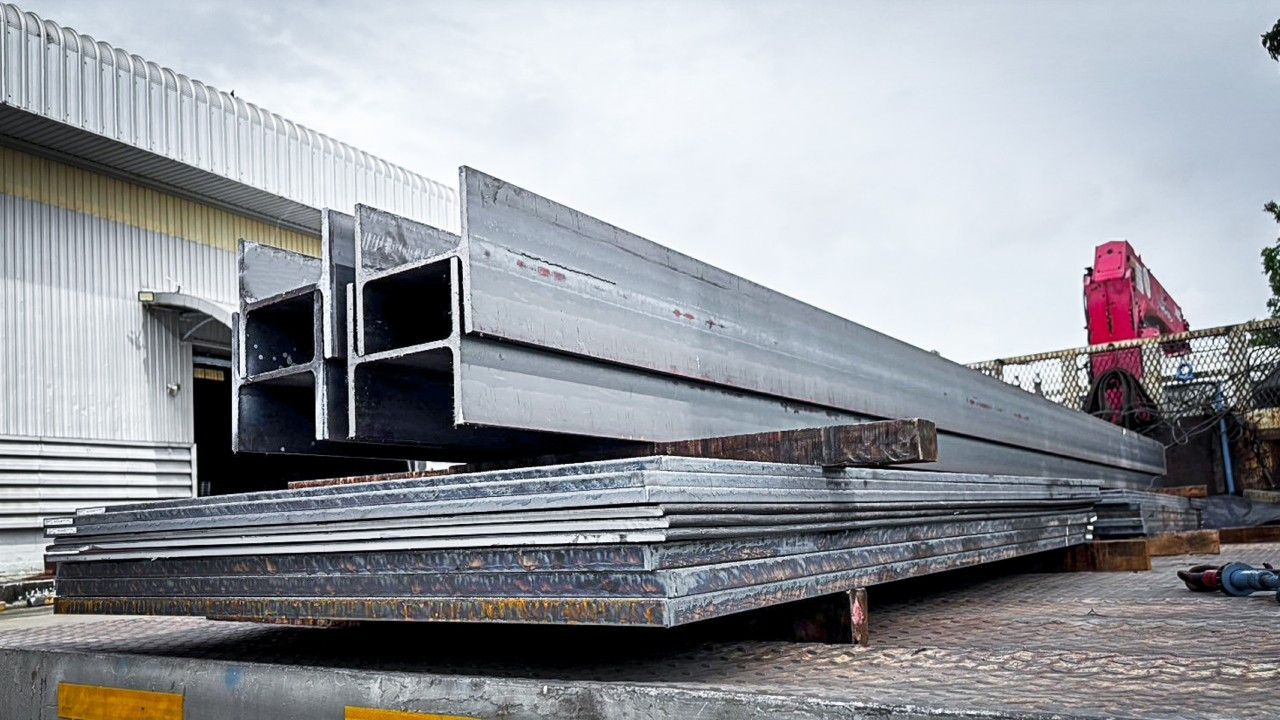

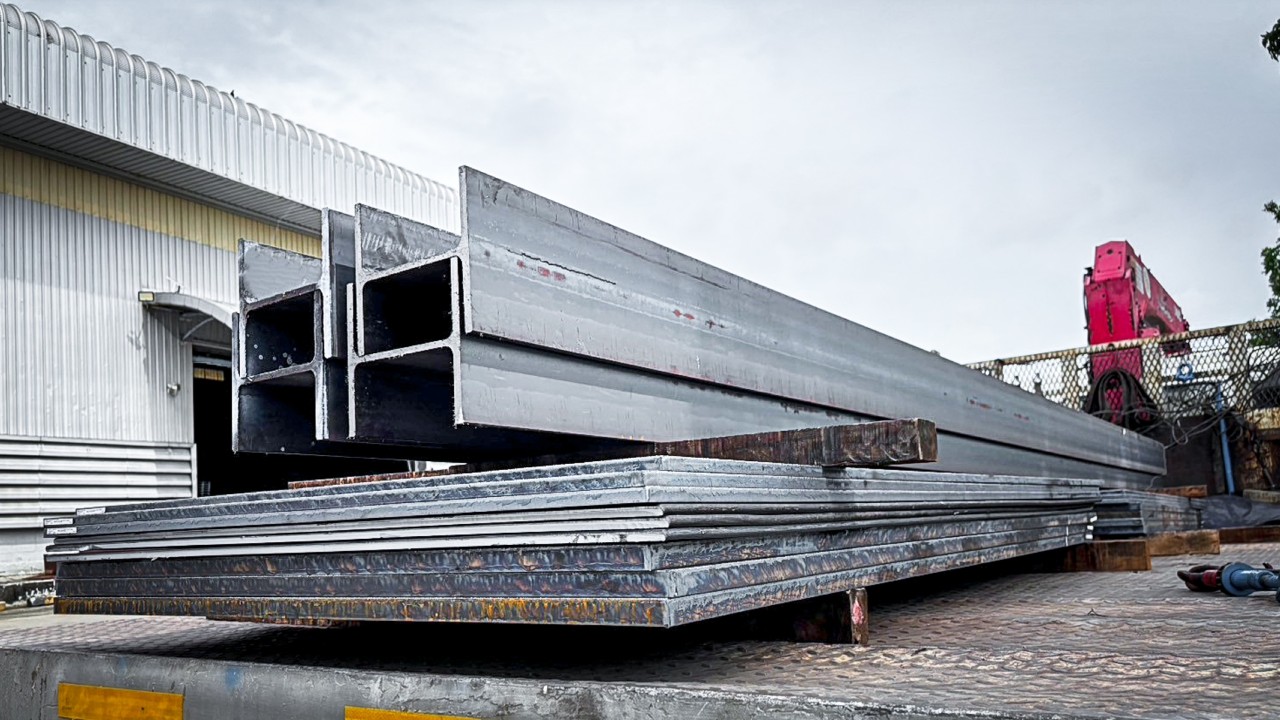

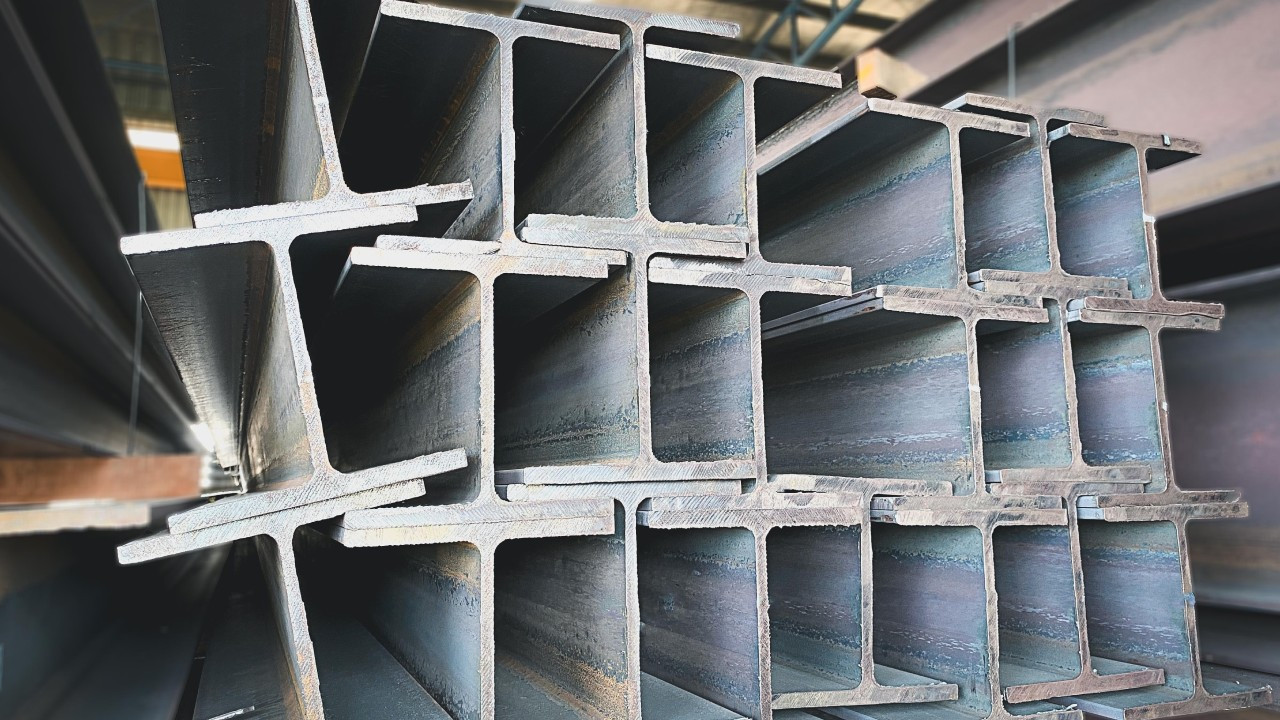

Двутавровая балка — это стальной несущий элемент с Н-образным сечением. Его основа — две полки и стенка между ними. Полки, расположенные сверху и снизу, воспринимают основную часть изгибающей нагрузки, а стенка связывает их, помогая профилю сохранять форму под воздействием усилий.
Если посмотреть, как выглядит двутавровая балка в разрезе, видно, что большая часть металла сосредоточена по краям сечения. Благодаря этому балка лучше сопротивляется изгибу, чем сплошной брус той же массы.
Какие бывают двутавровые балки
Разновидности двутавров обычно выделяют по полкам, способу изготовления или назначению. Ключевая классификация связана с формой и областью применения.
Основные типы двутавров:
- Б — нормальные балки;
- Ш — широкополочные;
- К — колонные;
- М — монорельсовые;
- С — специальные.
В некоторых справочниках встречаются также серии У и Д:
- У (узкополочный) — это двутавр с шириной полки меньше, чем у нормального (Б);
- Д (среднеполочный / дополнительная серия) — эта серия занимает промежуточное положение между нормальными (Б) и широкополочными (Ш) балками.
Какие двутавры бывают по назначению? Одни применяют в перекрытиях и балках, другие — в колоннах, третьи — в мостах, подкрановых путях или специальных конструкциях. Поэтому профиль подбирают не по внешнему виду, а по расчетной нагрузке, условиям эксплуатации.
Если смотреть шире, классификация двутавровых балок включает и горячекатаные, и сварные изделия. Первый вариант чаще используют в типовом строительстве, второй — когда нужен нестандартный размер или особая геометрия.
Как изготавливают двутавр

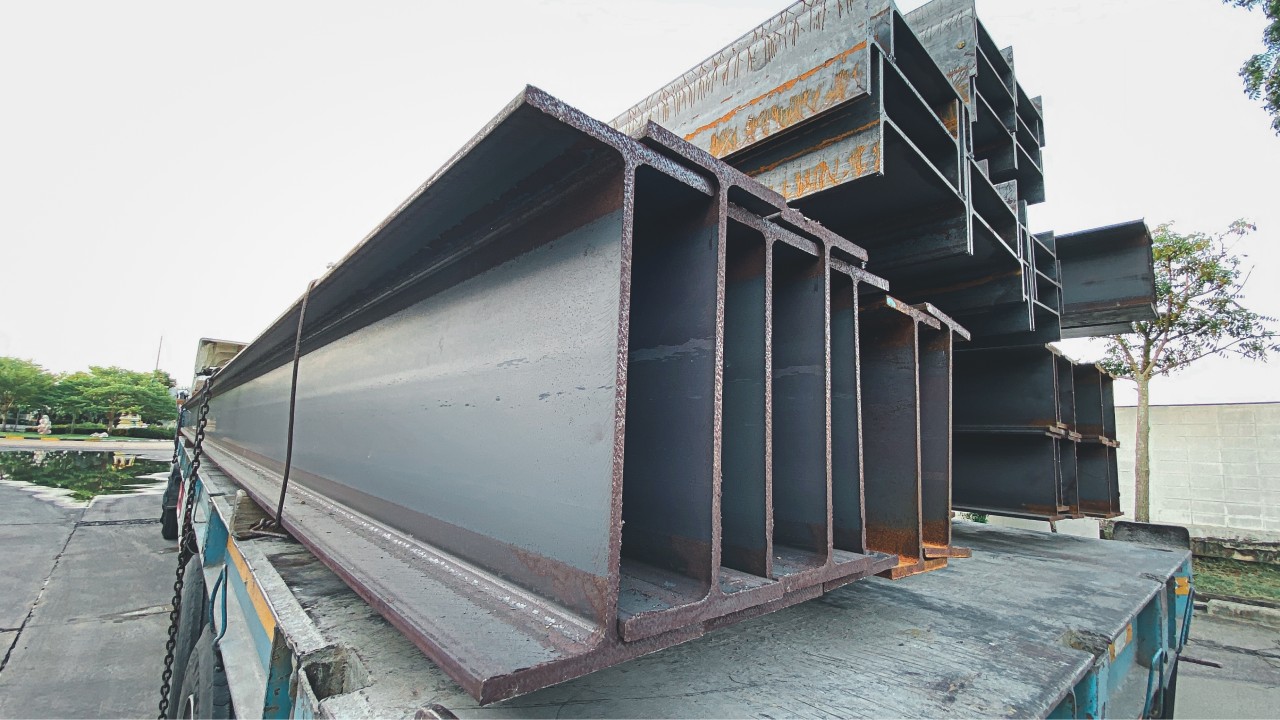

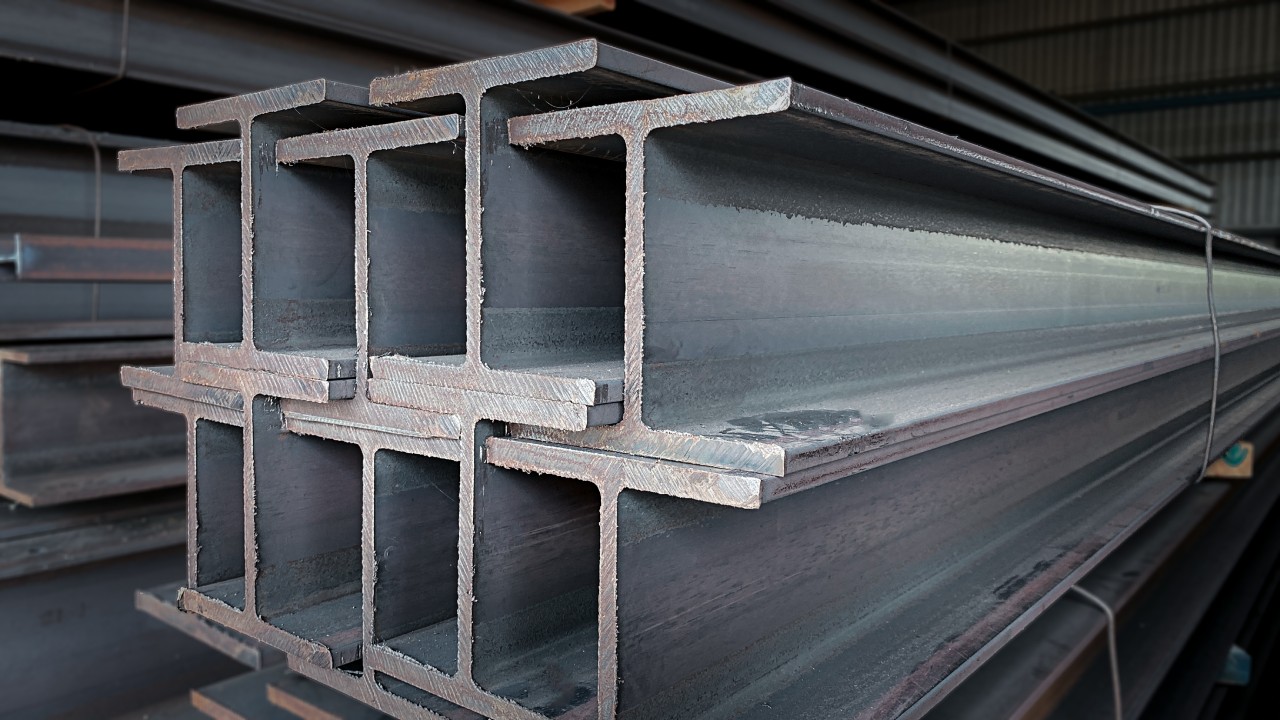

Двутавр производят двумя основными способами: горячей прокаткой и сваркой. Горячекатаный получают на прокатных станах, где заготовке придают нужную форму в нагретом состоянии. Этот вариант прочен, технологичен, хорошо подходит для типовых задач, но по точности геометрии обычно уступает сварному, особенно при нестандартных размерах.
Сварной собирают из листового металла: стенку и полки соединяют сваркой. Такое решение предпочтительно, когда нужен элемент с нестандартными размерами, большой высотой или особыми расчетными параметрами. При этом качество зависит от точности изготовления, контроля сварных швов.
Разница в технологии влияет на цену, геометрию, область применения. Горячекатаные балки чаще выбирают для стандартных проектов, сварные — для нестандартных конструкций или больших пролетов, где важно точно попасть в требуемые характеристики.
Чем двутавр отличается от швеллера и тавра
Двутавр и швеллер часто путают, хотя это разные виды проката. У первого сечение Н-образное, у второго — П-образное. Двутавр лучше работает на изгиб, чаще используется в несущих элементах, а швеллер нередко выбирают для вспомогательных деталей, раскосов или узлов, где важно упростить примыкание других частей конструкции.
Если сравнивать тавр и двутавр, разница в количестве полок — одна и две соответственно. Поэтому двутавр устойчивее, равномернее распределяет нагрузку. Тавр используют реже, в основном в специальных узлах или нестандартных решениях.
Для большинства строительных задач полезнее сравнение двутавра со швеллером. Именно между этими двумя вариантами чаще выбирают при проектировании каркасов, перекрытий или опорных рам.
Какие характеристики двутавра наиболее важны
Характеристики двутавровых балок определяют, насколько прокат подходит для конкретной конструкции. К основным параметрам относят высоту, ширину полки, толщину стенки, массу погонного метра, момент инерции, момент сопротивления, радиусы сопряжения.
Эти показатели особенно важны при расчете прогиба, несущей способности. Чем выше балка и шире полки, тем большую нагрузку она обычно выдерживает, но при этом нужно учитывать устойчивость стенки, а также правильное соотношение размеров, указанное в сортаменте.
Все главные характеристики сведены в сортамент. Именно по этим таблицам подбирают двутавр под конкретный пролет, нагрузку, тип конструкции.
Что такое сортамент двутавров
Сортамент — это справочные таблицы, в которых собраны размеры и расчетные параметры двутавровых балок. В них указывают высоту сечения, ширину полок, толщину стенки, массу 1 метра, площадь сечения, моменты инерции, сопротивления.
Ниже приведен пример сортамента горячекатаных двутавров.
| Номер двутавра | Высота, мм | Ширина полки, мм | Толщина стенки, мм | Толщина полки, мм | Масса 1 м, кг | Типичное применение |
|---|---|---|---|---|---|---|
| 10 | 100 | 55 | 4,5 | 7,2 | 8,1 | Легкие перекрытия, вспомогательные конструкции |
| 12 | 120 | 64 | 4,8 | 7,3 | 10,4 | Небольшие пролеты, каркасы, ригели |
| 14 | 140 | 73 | 4,9 | 7,5 | 12,9 | Перекрытия, балки, второстепенные несущие элементы |
| 16 | 160 | 81 | 5,0 | 7,8 | 15,9 | Каркасы зданий, балки перекрытий |
| 18 | 180 | 90 | 5,1 | 8,1 | 18,8 | Несущие элементы, ригели, опорные балки |
| 20 | 200 | 100 | 5,6 | 8,5 | 22,4 | Более нагруженные балки, каркасы |
| 22 | 220 | 110 | 5,9 | 9,0 | 26,2 | Несущие конструкции с большими пролетами |
| 24 | 240 | 115 | 6,2 | 9,5 | 30,7 | Промышленные или складские сооружения |
| 27 | 270 | 125 | 6,6 | 10,2 | 36,1 | Сильно нагруженные балки, крупные пролеты |
| 30 | 300 | 135 | 7,1 | 10,7 | 42,2 | Ответственные несущие конструкции |
Именно по сортаменту выбирают подходящую балку под проект. Если ориентироваться только на название профиля без таблицы, легко ошибиться с несущей способностью или массой конструкции.
Из какой стали двутавр
Материал двутавра — как правило, конструкционная сталь. Конкретную марку выбирают с учетом назначения, расчетной нагрузки, условий эксплуатации. Для обычных строительных задач часто используют Ст3, 09Г2С, С245, С255: они обеспечивают нужный баланс прочности, свариваемости, технологичности.
Если элемент должен работать в более сложных условиях, подбирают сталь с повышенной прочностью или улучшенными свойствами для сварки. Поэтому вопрос, из какой стали лучше произвести двутавр, всегда решают под конкретный проект.
Где используется двутавр
Двутавр используют там, где нужна высокая жесткость при сравнительно небольшой массе. Он подходит для несущих конструкций, работающих под значительной нагрузкой, поэтому широко применяется в гражданском или промышленном строительстве.
Где двутавр встречается чаще всего:
- в многоэтажных или промышленных зданиях;
- в несущих каркасах, ригелях;
- в перекрытиях, колоннах;
- в мостовых или крановых конструкциях;
- в складах, ангарах или других металлоконструкциях с большими пролетами.
Чем больше нагрузка и длина пролета, тем чаще проектировщики выбирают именно двутавровую балку. Она помогает снизить массу конструкции без потери прочности.
Преимущества и недостатки двутавра
Главное преимущество двутавра — высокая несущая способность при сравнительно небольшом расходе металла. Он хорошо работает на изгиб, долго сохраняет геометрию, подходит для ответственных конструкций. Еще один плюс — понятный сортамент, который упрощает расчет и подбор.
Однако у такого решения есть и ограничения. Двутавр хуже работает на кручение, особенно если это высокая балка с тонкой стенкой, поэтому в сложных узлах важно правильно выполнять раскрепление. Кроме того, сталь требует защиты от коррозии при эксплуатации во влажной или агрессивной среде. Для нестандартных задач удобен сварной вариант, но он предъявляет более высокие требования к качеству изготовления.
Коротко о главном
- Двутавр — это балка Н-образного сечения.
- Основные части двутавра — полки и стенка.
- Виды двутавров: Б, Ш, К, М, С, иногда У и Д.
- Двутавры бывают горячекатаными или сварными.
- Основные параметры балки сведены в сортамент.
- Двутавр используют в перекрытиях, колоннах, каркасах, мостах, промышленных сооружениях.
- Главное преимущество двутавра — высокая жесткость при сравнительно небольшой массе.
