Уголок, швеллер и двутавр: в чем разница

Швеллер, двутавр и уголок — металлические профили с разной формой поперечного сечения. Швеллер имеет П-образную форму, двутавр напоминает букву Н, а уголок состоит из двух полок, расположенных под прямым углом. Геометрия сечения влияет на то, как профиль работает при изгибе, сжатии, растяжении или других нагрузках.

Нельзя определить подходящий профиль только по принципу «какой прочнее». При выборе учитывают назначение конструкции, направление и величину нагрузок, длину пролета, марку стали, размеры сечения, способ закрепления элементов. Разберемся, как устроены швеллер, двутавр и уголок, чем они отличаются и где применяются.

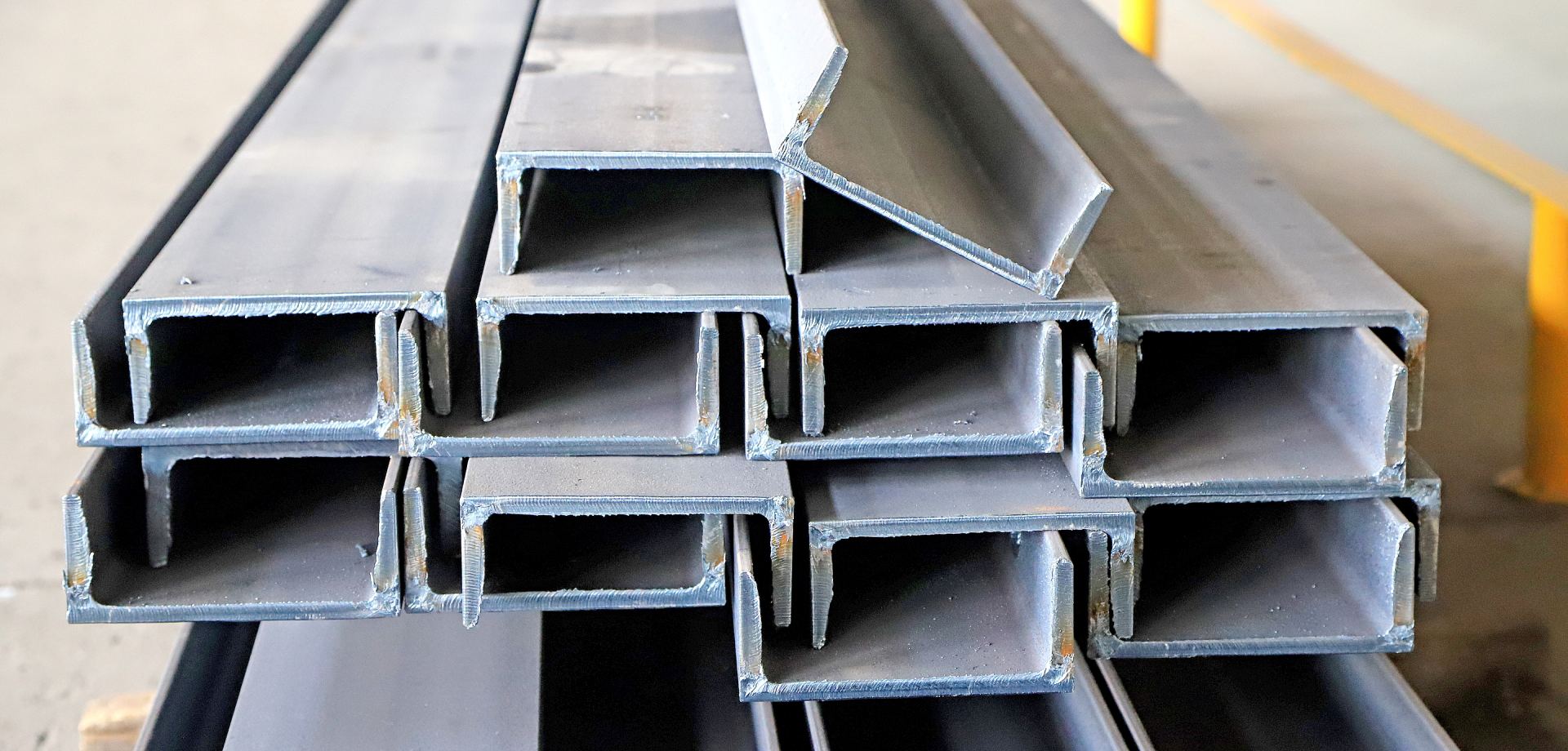

Что такое швеллер

Если объяснять, что такое швеллер простыми словами, это металлический профиль, поперечное сечение которого напоминает букву П. Он состоит из вертикальной стенки и двух полок, расположенных с одной стороны от нее. Именно открытое П-образное сечение отличает классический швеллер от двутавра и замкнутой профильной трубы.

Стальные горячекатаные швеллеры общего и специального назначения выпускают по ГОСТ 8240-97. Стандарт предусматривает несколько серий: У, П, Э, Л и С. Для каждой установлены размеры и геометрические характеристики.

Как по-другому называется швеллер? В технической речи можно встретить выражения «швеллерный профиль» или «швеллерная балка». Однако при выборе металлопроката точнее использовать именно слово «швеллер» и указывать его тип и размер. Понятия «балка» и «швеллер» не являются полными синонимами: балкой называют элемент конструкции по характеру его работы, а швеллером — профиль определенной формы.

Как называются стороны швеллера:

• центральная широкая часть — стенкой;
• две боковые — полки.

В ГОСТ 8240-97 используются такие параметры, как высота швеллера, ширина полки, толщина стенки, толщина полки.

У горячекатаного профиля места перехода стенки в полки имеют закругления. Их размеры также учитываются в сортаменте. Поэтому фактическая геометрия горячекатаного швеллера сложнее, чем просто три соединенные под прямым углом полосы металла.

Вопрос «что такое швеллер на машине» обычно связан с конструкцией рамы или кузова. В автомобильной технике действительно применяются элементы открытого профиля, в том числе швеллерного сечения.

При этом называть любой продольный силовой элемент автомобиля швеллером неправильно. Например, лонжерон — это название конструктивного элемента по его расположению и функции, а его сечение может иметь разную форму. «Швеллер» в таком контексте характеризует именно форму профиля.

В чем разница швеллера П и У

Разница заключается в форме полок горячекатаного профиля. Согласно ГОСТ 8240-97:

• серия П имеет параллельные внутренние грани полок;
• серия У — внутренние грани полок с уклоном.

Для серии У стандарт устанавливает уклон внутренних граней полок в пределах 4–10%.

Таким образом, если нужно понять, швеллер П и У — в чем отличия, смотреть следует прежде всего на внутренние поверхности полок. У П-образного их толщина по ширине не меняется так, как у серии У из-за уклона внутренних граней.

Несущую способность нельзя определять только по серии: необходимо учитывать номер, фактические характеристики конкретной серии, марку стали, схему его работы в конструкции.

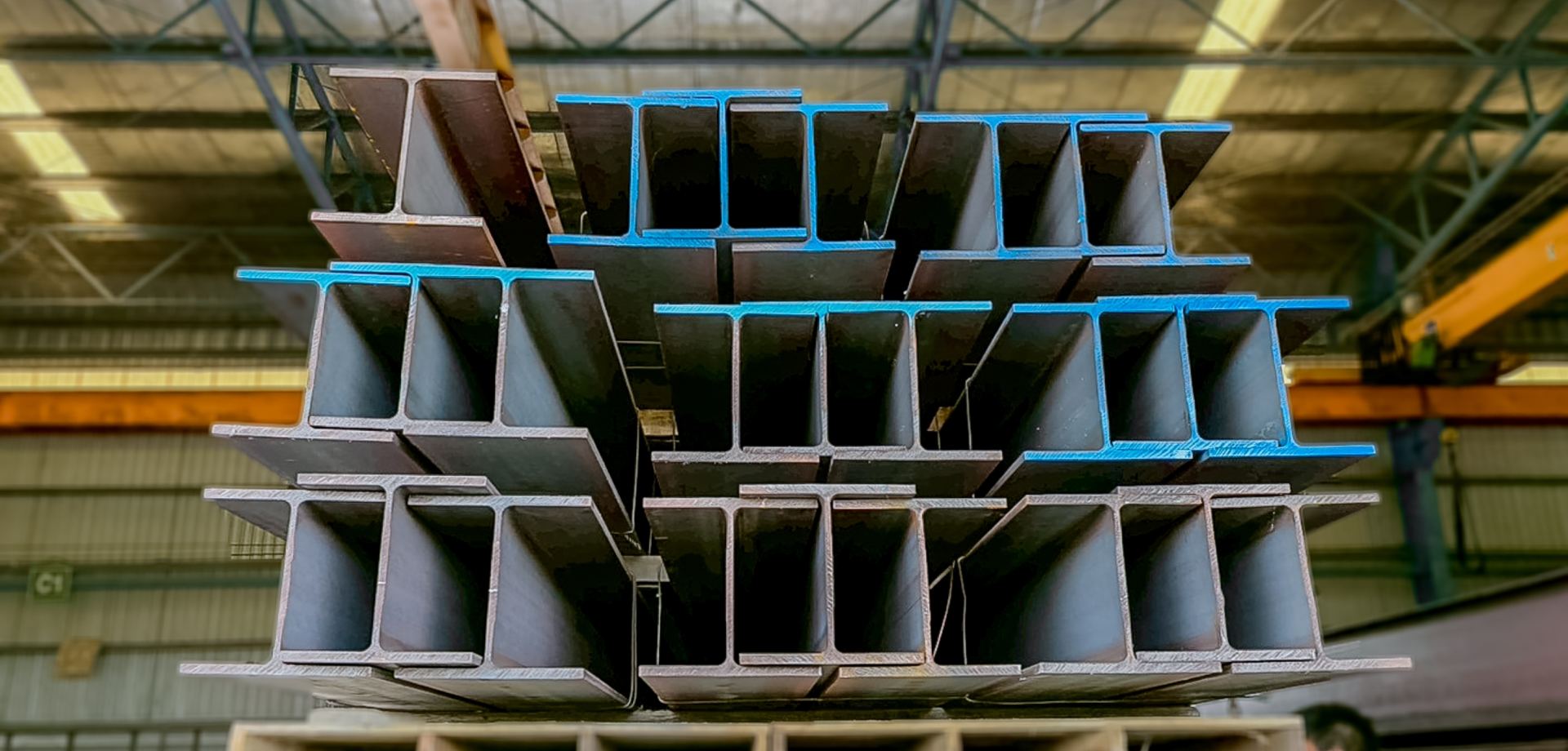

Что такое двутавр и как он устроен

Двутавр — металлический профиль, поперечное сечение которого напоминает заглавную букву Н. Он состоит из центральной стенки и двух полок, расположенных по обе стороны от нее. Такая геометрия позволяет разместить значительную часть материала на удалении от нейтральной оси сечения, что эффективно при работе элемента на изгиб в основной плоскости.

В настоящее время требования к стальным горячекатаным двутаврам устанавливает ГОСТ 35087-2024. Стандарт распространяется на профили с параллельными гранями полок и с уклоном внутренних граней. Для двутавров нормируются размеры сечения, масса одного метра, расчетные геометрические характеристики, в том числе моменты инерции, сопротивления.

Почему двутавр называют двутавровой балкой? Слово «двутавр» обозначает форму профиля, а «балка» — конструктивный элемент, который воспринимает поперечную нагрузку и работает преимущественно на изгиб. Поэтому выражение «двутавровая балка» означает балку, выполненную из двутаврового профиля.

Фразы «швеллер, балка, двутавр» иногда используют как перечисление разных видов металлопроката, но с технической точки зрения это не совсем однородный ряд. Швеллер и двутавр описывают форму сечения, а балка — назначение элемента в конструкции.

Чем можно заменить двутавр

Универсального аналога двутавра для несущих конструкций нет. В зависимости от задачи вместо него могут применять швеллеры, профильные трубы, сварные составные балки или другие сечения. Но одинаковая высота профилей или близкая масса одного метра еще не означают одинаковую несущую способность.

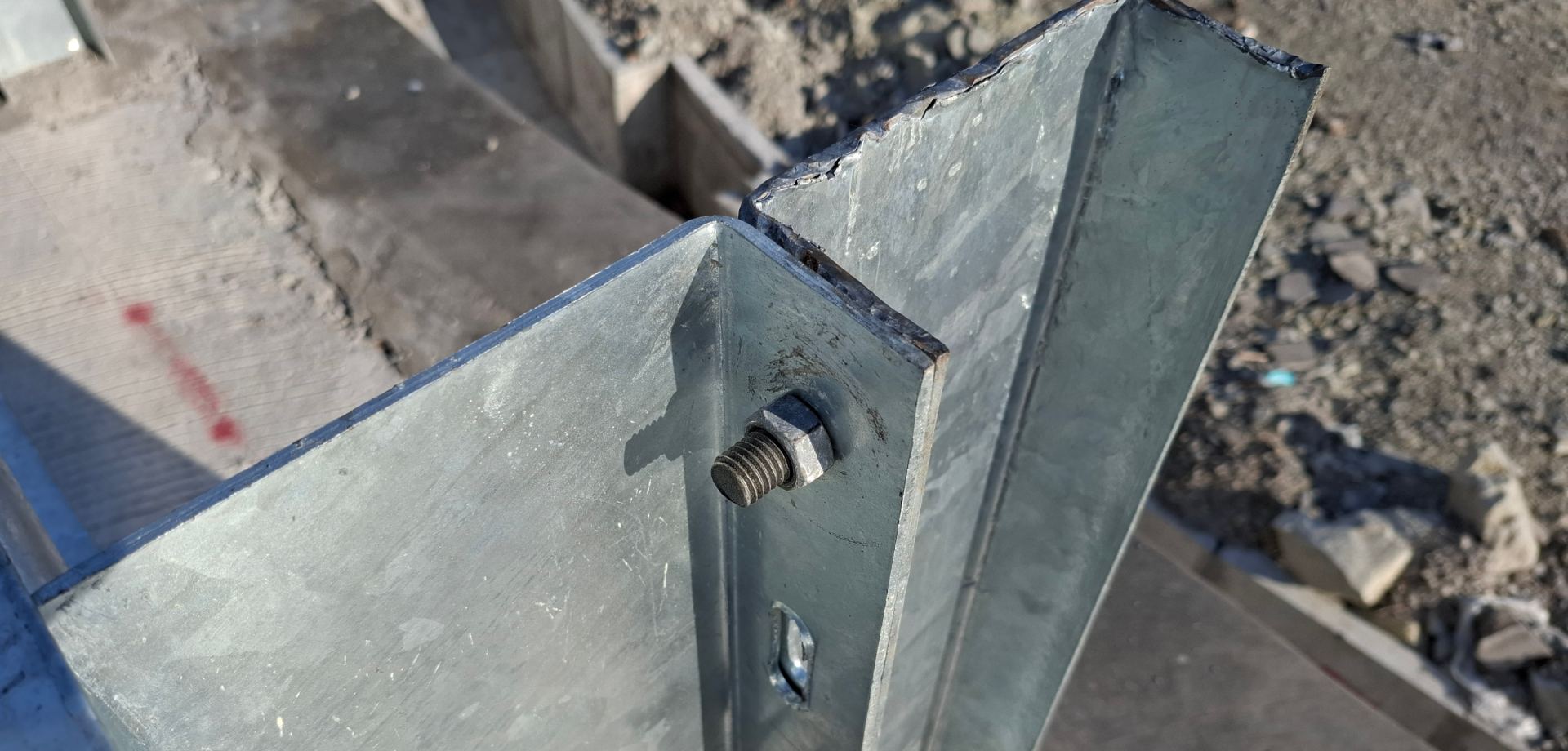

Например, два швеллера можно объединить в составное сечение, внешне напоминающее двутавр или коробчатый профиль. Однако такая конструкция не становится автоматически равноценной заводскому двутавру. Имеют значение расположение профилей, соединения между ними, моменты инерции, сопротивления полученного сечения, устойчивость элементов, характер нагрузки. Для несущей конструкции такую замену определяют расчетом.

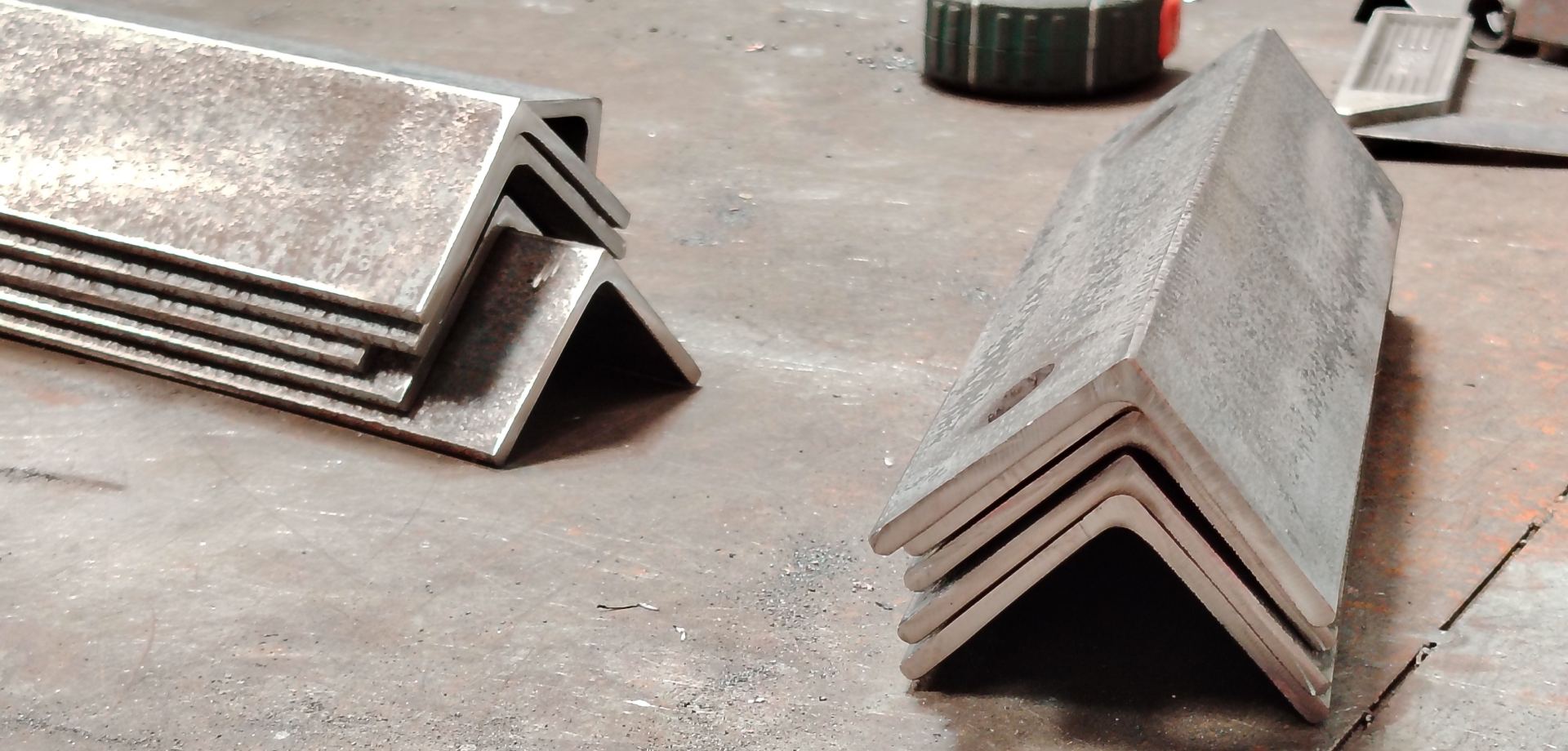

Что такое металлический уголок и каким он бывает

Металлический уголок — профиль с Г-образным поперечным сечением. Он состоит из двух полок, соединенных под прямым углом. Такая форма удобна для изготовления рам, опорных или соединительных элементов, усиления узлов, сборки различных металлоконструкций. В отличие от двутавра или швеллера, уголок не имеет отдельной стенки между полками.

Виды уголков:

• Равнополочный — обе полки имеют одинаковую ширину. Сортамент стальных горячекатаных равнополочных уголков устанавливает ГОСТ 8509-93.
• Неравнополочный — одна полка шире другой. Для горячекатаных неравнополочных уголков применяется отдельный сортамент — ГОСТ 8510.

Выбор между ними зависит от конструкции, характера нагрузок. Например, неравнополочный профиль удобен в узлах, где требуется разная ширина опорных или присоединительных поверхностей.

Чем отличаются швеллер, двутавр, уголок

Главное отличие трех профилей — геометрия поперечного сечения. Из-за разного расположения металла относительно осей сечения отличаются их геометрические характеристики, а также поведение под нагрузкой.

Таблица показывает принципиальные отличия швеллера, балки и уголка, но не позволяет определить несущую способность конкретного изделия. Например, крупный швеллер может иметь большую несущую способность, чем небольшой двутавр.

Швеллер и двутавр

У швеллера обе полки находятся с одной стороны стенки, а у двутавра полки проходят по обе стороны от нее. Поэтому у профилей различаются положение центра тяжести и геометрические характеристики относительно осей.

При изгибе вокруг основной оси двутавровое сечение эффективно использует материал: полки, удаленные от нейтральной оси, воспринимают значительную часть нормальных напряжений, а стенка связывает их и воспринимает значительную часть поперечной силы. По этой причине двутавры широко используют как балки.

Швеллер благодаря открытой П-образной форме удобен в рамах, обвязках, элементах усиления или других конструкциях. Но открытые профили, включая швеллеры, требуют внимания к устойчивости, кручению при внецентренном приложении нагрузки.

Швеллер и профильная труба

Однозначного ответа на вопрос «швеллер или труба — что прочнее» нет. Даже если сравнивать изделия из одной марки стали, результат зависит от размеров сечения, толщины стенок, направления нагрузки.

Профильная труба имеет замкнутое сечение. В общем случае такая форма дает преимущества при работе на кручение по сравнению с открытыми тонкостенными сечениями сопоставимых размеров и материалоемкости. Швеллер имеет открытое сечение и может быть удобнее там, где важны доступ к внутренней поверхности профиля, определенная схема соединения или работа элемента преимущественно в одной плоскости.

Для балки или стойки сравнивать нужно не названия профилей, а расчетные характеристики конкретных сечений. Поэтому заменить швеллер трубой или наоборот только на основании одинаковой высоты нельзя.

Где используют швеллер, двутавр и уголок

Области применения этих профилей пересекаются: на практике двутавр, швеллер и другие виды фасонного проката удобны для определенных конструктивных задач.

Строительство и металлоконструкции

Швеллер применяют в элементах каркасов, обвязках, перемычках, лестницах, рамах, конструкциях усиления. П-образная форма дает плоскую наружную поверхность стенки и две полки, к которым можно присоединять другие элементы.

Двутавр часто используют там, где элемент работает как балка: в перекрытиях, покрытиях, ригелях, эстакадах или других несущих металлоконструкциях. Конкретное сечение выбирают по расчетным нагрузкам, пролету, требованиям к прочности, жесткости и устойчивости.

Уголок востребован в рамах, фермах, опорных или соединительных узлах. Из него также изготавливают небольшие каркасы, стойки, обрамления, вспомогательные конструкции.

Машиностроение и производство

Швеллеры, двутавры, уголки применяют при изготовлении рам оборудования, опор, площадок, эстакад, технологических конструкций или других металлических изделий. Выбор здесь также зависит от нагрузки и компоновки.

Например, открытое сечение может упрощать крепление деталей, а профиль с высокой жесткостью относительно требуемой оси позволяет уменьшить деформации элемента при заданной нагрузке.

Как выбрать между швеллером, двутавром и уголком

Сначала определяют, какую функцию должен выполнять элемент и какие нагрузки на него действуют.

Учитывают:

• характер нагрузки — изгиб, сжатие, растяжение, кручение или их сочетание;
• направление нагрузки — один и тот же профиль имеет разные геометрические характеристики относительно разных осей;
• длину элемента, схему опирания — от них зависят усилия, прогибы, устойчивость;
• характеристики сечения — площадь, моменты инерции, сопротивления, радиусы инерции, другие расчетные параметры;
• марку стали — механические свойства материала влияют на расчетную несущую способность;
• способ соединения — сварка, болтовые соединения, конструкция узлов также влияют на работу элемента;
• условия эксплуатации — в том числе воздействие среды, требования к защите от коррозии.

Главное коротко

• Швеллер — профиль преимущественно П-образного сечения со стенкой и двумя полками. У горячекатаных швеллеров серии П внутренние грани полок параллельны, серии У — выполнены с уклоном.
• Двутавр имеет Н-образное сечение: стенка расположена между двумя полками. Такая геометрия широко применяется в элементах, работающих на изгиб.
• Уголок состоит из двух полок под прямым углом. Он бывает равнополочным и неравнополочным, часто применяется в рамах, фермах, соединительных узлах.
• Швеллер и двутавр — названия профилей по форме сечения, а балка — название конструктивного элемента по характеру его работы.
• Для несущих конструкций профиль выбирают по расчету, а не только по форме, номеру или массе одного метра.
